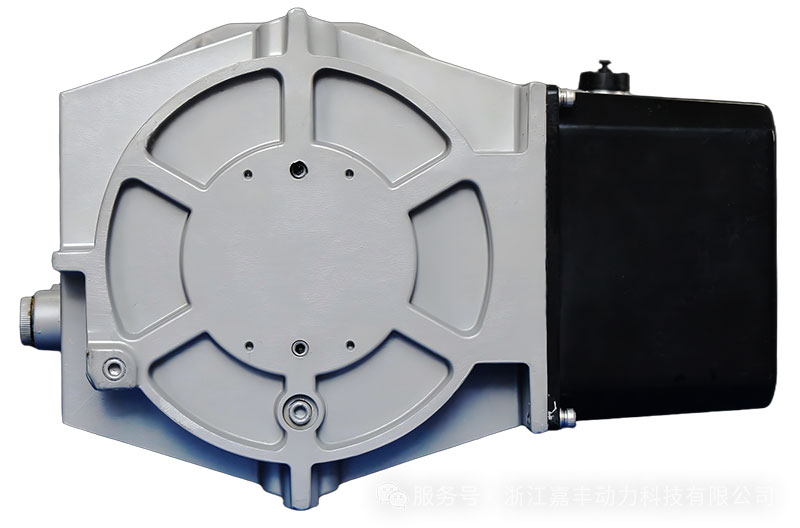

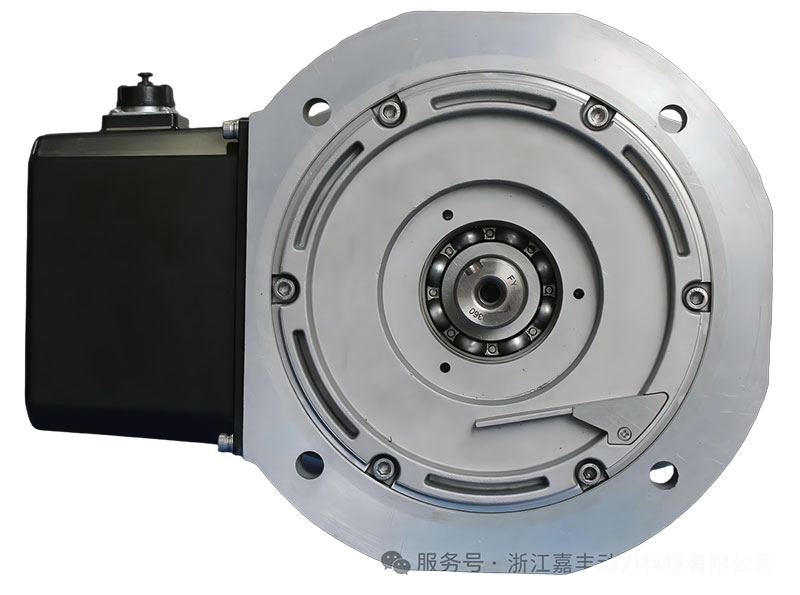

Motor integrat cu frecvență variabilă cu magnet permanent răcit cu apă complet închis: o revoluție de economisire a energiei pentru medii industriale extreme

În aplicațiile pentru motoare industriale, a existat de multă vreme o categorie de medii de operare provocatoare în care soluțiile tradiționale de variație de frecvență (VFD) se luptă să funcționeze eficient - ateliere închise la temperatură înaltă, mine subterane, instalații cu umiditate ridicată și site-uri industriale cu praf. Aceste medii suferă adesea de o disipare slabă a căldurii, spațiu limitat de instalare, praf excesiv sau pătrunderea umezelii. Ca urmare, motoarele convenționale răcite cu aer și sistemele VFD separate se confruntă frecvent cu defecțiuni, durata de viață redusă și costuri de întreținere crescute.

Motorul integrat cu frecvență variabilă cu magnet permanent, complet închis, răcit cu apă, a fost dezvoltat special pentru a răspunde acestor provocări.

Tehnologia de răcire cu apă: de la limitări termice la creșterea semnificativă a temperaturii

Motoarele tradiționale răcite cu aer se bazează pe circulația aerului pentru disiparea căldurii. În medii închise sau cu temperaturi ridicate, căldura nu poate fi îndepărtată eficient, ceea ce duce la supraîncălzire, reducere a puterii și chiar defecțiune a motorului.

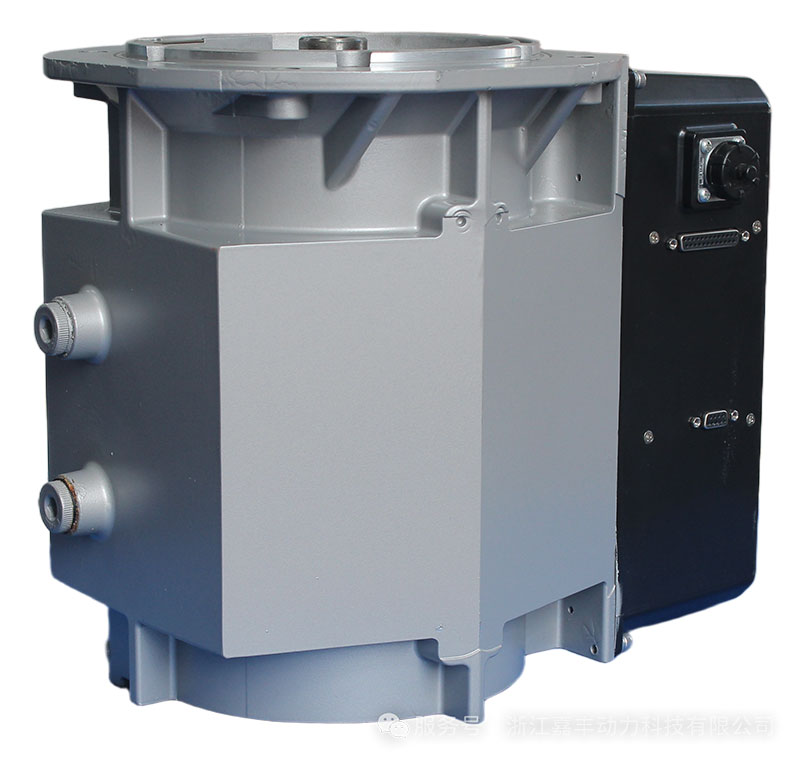

Motorul integrat complet închis, răcit cu apă, adoptă un design dublu de răcire cu apă atât pentru motor, cât și pentru convertizorul de frecvență variabilă. Apa de răcire circulă prin carcasa statorului motorului și modulele de putere VFD simultan, transportând căldura direct și eficient.

Beneficiile acestui design sunt substanțiale. Pentru aceeași dimensiune fizică, motorul poate atinge o densitate de putere semnificativ mai mare. Chiar și în condiții de încărcare completă sau suprasarcină, sistemul poate menține o funcționare stabilă la temperatură scăzută. Datele testelor pe teren arată că înlocuirea motoarelor cu inducție răcite cu aer convenționale cu motoare integrate răcite cu apă poate reduce creșterea temperaturii suprafeței motorului cu mai mult de 30%.

Temperaturile de funcționare mai scăzute nu numai că îmbunătățesc eficiența, ci și prelungesc durata de viață a izolației și reduc cerințele de întreținere.

Construcție complet închisă: protecție superioară împotriva prafului și umezelii

Un alt avantaj major al motorului integrat complet închis, răcit cu apă, este capacitatea sa excepțională de protecție.

Motoarele convenționale răcite cu aer necesită deschideri de ventilație pentru fluxul de aer, permițând prafului, umidității și gazelor corozive să pătrundă în motor, ceea ce crește riscul de defecțiune. În schimb, motorul integrat răcit cu apă are o carcasă complet închisă. Căldura este îndepărtată prin canalele interne de răcire mai degrabă decât prin fluxul de aer extern, eliminând necesitatea deschiderilor de ventilație.

Ca rezultat, gradele de protecție IP55 sau mai mari pot fi atinse cu ușurință. Componentele electronice interne sunt complet izolate de condițiile dure de mediu.

În industrii precum metalurgia, producția de fibre chimice și minerit subteran, unde nivelul de umiditate și praf sunt deosebit de ridicate, acest design îmbunătățește semnificativ fiabilitatea echipamentului. În unele aplicații, frecvența anuală de întreținere a fost redusă de la cinci intervenții de service pe an la mai puțin de una, reducând costurile de întreținere cu mai mult de jumătate.

Integrare Plug-and-Play: Continuarea beneficiilor unui design integrat

Fiind un membru avansat al familiei de motoare integrate cu magnet permanent cu frecvență variabilă, versiunea complet închisă, răcită cu apă, păstrează avantajele de bază plug-and-play ale sistemelor integrate.

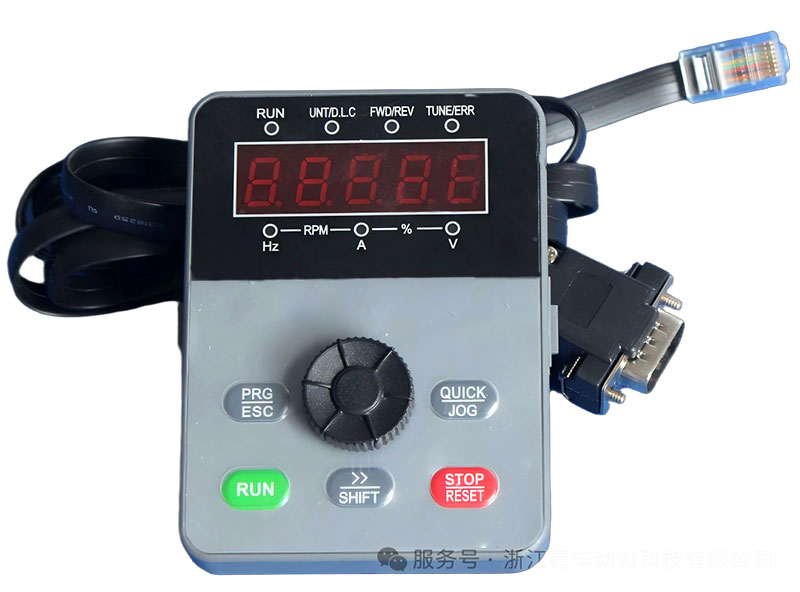

Motorul și VFD-ul sunt potrivite din fabrică și pre-configurate înainte de expediere, eliminând necesitatea unei puneri complexe la fața locului. Utilizatorii pot pur și simplu conecta sursa de alimentare și pot începe operarea.

Designul compact integrat elimină, de asemenea, necesitatea unui dulap de comandă separat, reducând cerințele de spațiu de instalare și făcându-l deosebit de potrivit pentru proiecte de modernizare cu spațiu disponibil limitat.

Din punct de vedere al eficienței energetice, motorul utilizează materiale de înaltă performanță cu magneti permanenți din pământuri rare și atinge nivelul de eficiență ultra-înaltă IE5. În comparație cu motoarele cu inducție tradiționale, eficiența se poate îmbunătăți cu aproximativ 10%. Atunci când este combinat cu controlul vitezei cu frecvență variabilă, economiile generale de energie pot fi și mai mari.

Aplicații ideale: Proiectat pentru condiții industriale solicitante

Motoarele integrate cu frecvență variabilă cu magneți permanenți, complet închise, răcite cu apă, sunt potrivite în special pentru următoarele medii:

Zone închise cu temperaturi ridicate

Exemplele includ:

Aceste instalații au de obicei o circulație proastă a aerului și temperaturi ambientale ridicate, unde soluțiile de răcire cu aer devin adesea ineficiente, iar răcirea cu apă oferă o alternativă mai fiabilă.

Medii cu umiditate ridicată și praf

Exemplele includ:

În aceste aplicații, nivelurile de protecție ridicate sunt critice. Designul complet închis împiedică umiditatea și praful să intre în echipament.

Locații sensibile la zgomot

Exemplele includ:

Deoarece sistemul de răcire cu apă elimină nevoia de ventilatoare de răcire de mare viteză, zgomotul de funcționare este redus semnificativ, creând un mediu de lucru mai silențios.

Concluzie

Motorul integrat cu frecvență variabilă cu magnet permanent, complet închis, răcit cu apă, combină patru tehnologii cheie într-o singură soluție integrată:

Prin integrarea acestor tehnologii într-un singur sistem, extinde beneficiile soluțiilor de economisire a energiei cu frecvență variabilă de la instalațiile de producție curate la cele mai solicitante medii industriale. Pe măsură ce industriile continuă să urmărească eficiența energetică, fiabilitatea și durabilitatea, această tehnologie reprezintă un pas esențial către un viitor industrial mai ecologic și mai eficient.
